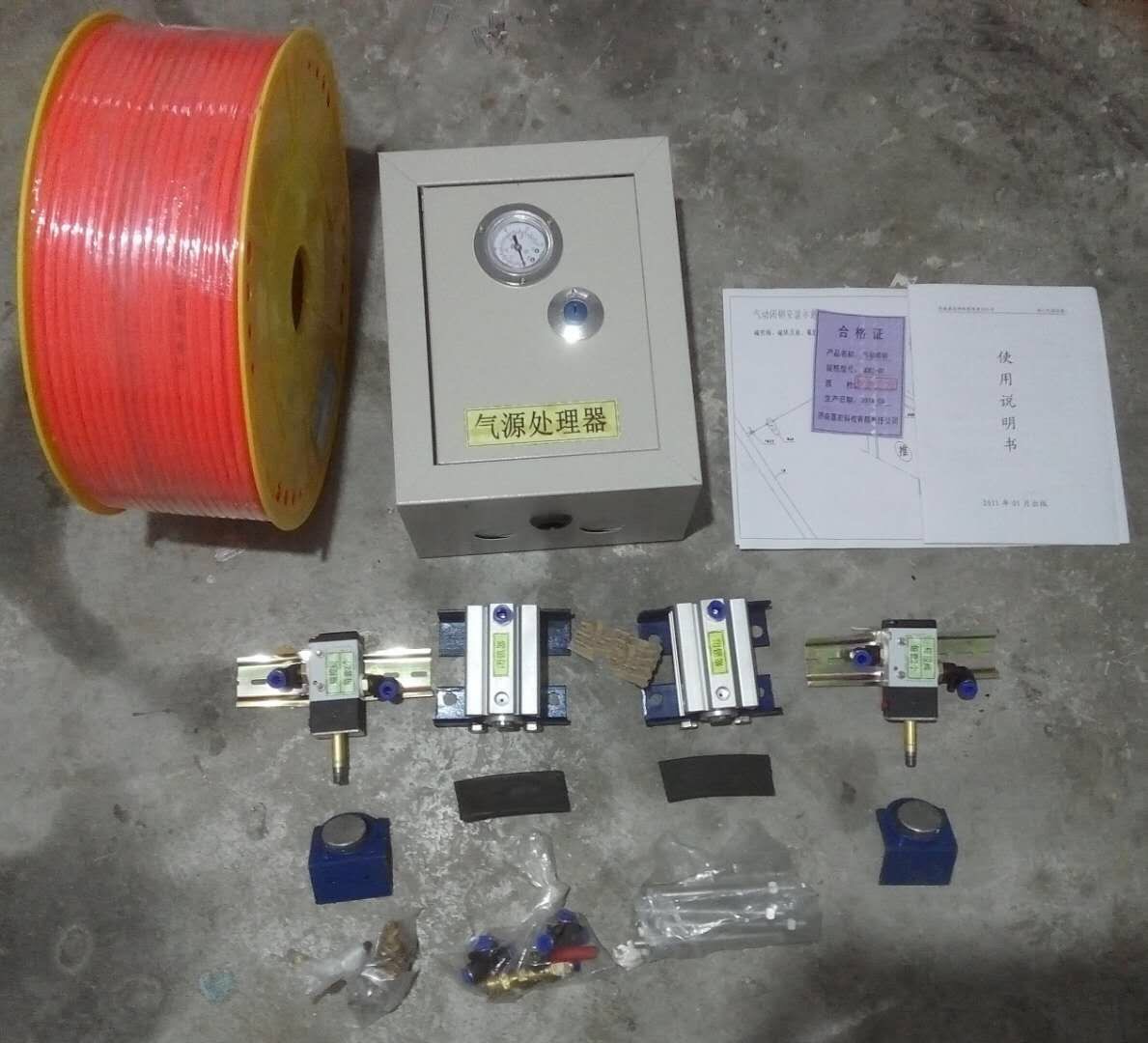

礦用無壓風門氣動閉鎖裝置

一、風門氣動閉鎖裝置主要功能
安裝于單扇風門、雙扇風門、無壓風門等設施處，防止兩道風門同時開啟時風流短路。產品型號:FMBS-01

二、風門氣動閉鎖裝置優點
1、純機械結構，不需要電，無安全隱患，高、低瓦斯礦均可使用。無需安標證、防爆證。
2、性能可靠，不需要做防水防潮處理。而電控閉鎖系統需防水防潮可靠，否則系統紊亂，電器元件使用壽命大大降低。
3、靈敏度高，當第一道風門開啟距離≤3cm時，第二道風門即可閉鎖。靈敏度達到了電控閉鎖的標準。
4、氣源意外中斷時閉鎖器自動失效，不影響人員正常通過。氣源恢復后自動起作用。
5、本閉鎖器配有解鎖閥（可不用），當第一道風門忘記關閉或關閉不到位時，后面的人員無法通過第二道風門（已閉鎖），這時可拉動解鎖閥使閉鎖解除，人員通過后將解鎖閥復位，閉鎖又可正常使用。
6）結構簡單，易學易用，出現故障后自己隨時可以解決。

三、風門氣動閉鎖裝置工作原理
當A門開啟時，磁控閥A（安裝在A門上）動作將氣源打開，閉鎖器B得到壓力空氣后將B門鎖死。A門關閉后，磁控閥A復位將氣源斷掉，閉鎖器B復位，B門解鎖。若A門關閉不到位，B門將無法解鎖，這時行人可通過拉動B門控制箱的解鎖閥B解鎖B門。同理，當B門開啟時亦然。

四、風門氣動閉鎖裝置安裝與使用要求

1、安裝示意圖廠家提供
2、本產品的安裝與維護由專業人員進行，非專業人員不得私自拆卸。
3、每月至少檢修一次，檢查氣路是否正常，插銷裝置是否靈活。

五、風門氣動閉鎖裝置常見故障分析及排除
1、閉鎖異常，無法開啟風門。
解決方法：將解鎖閥拉下，故障排除后再將其復位。
2、一道風門開啟時另一道風門不能閉鎖。
解決方法：檢查氣路是否斷開，氣管是否破裂，磁控閥是否正常，解鎖閥是否處于解鎖位置。
